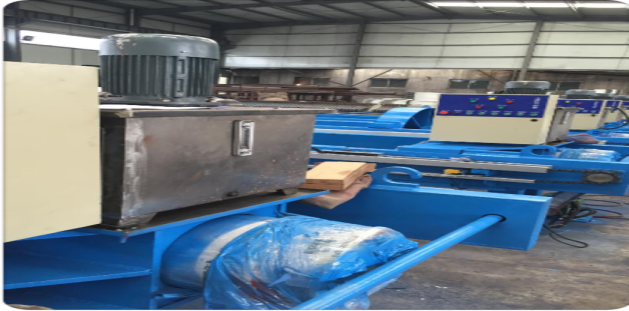

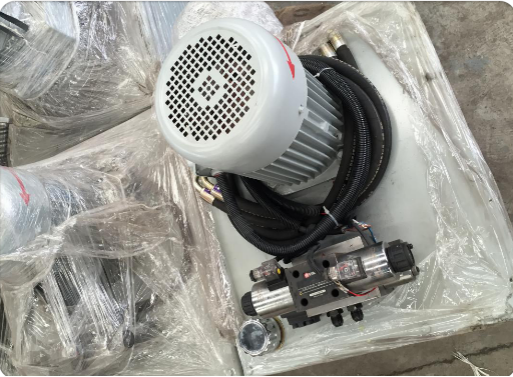

板框壓濾機液壓泵站.液壓（hydraulic)部分是主機完成各種動作的動力裝置(device)，在電氣控制（control)系統(system)的作用（role）下，通過油缸、油泵(Deep well pump)及液壓元件(Hydraulic element)來完成各種工作(job)。廂式壓濾機工作原理板框式的濾室有一塊平板濾板和一塊中空的濾框組成，濾布固定在板框上的，這是早期主要壓濾機形式，廂式壓濾機的主要優點是更換濾布方便，缺點是效率低、過濾效果不好、濾板容易壞；廂式壓濾機的濾室是由相鄰兩塊凹陷的濾板構成。板框壓濾機設備壓濾機液壓壓緊機構的組成由液壓站、油缸、活塞、活塞桿以及活塞桿與壓緊板連接的哈夫蘭卡片液壓站的結構組成有電機、油泵、溢流閥（調節壓力）換向閥、壓力表、油路、油箱。廂式壓濾機過濾板具有性能穩定、操作方便、安全、省力；金屬榨筒由無縫鋼管加工、塑鋼濾板精鑄成型，耐高溫、高壓，經久耐用?？蓪崿F自動壓緊、自動補壓、及自動松開等功能。
a。自動壓緊 開始壓緊時，油泵馬達(Pump Motor Power)M2及電磁換向閥(electromagnetic valve)YV1得電，電機帶動油泵開始向油缸高壓腔供油，在油壓的作用下活塞(piston)桿(piston rod)前進，推動壓緊板壓 緊普通廂式濾板和隔膜濾板，當壓力(pressure)達到電接點壓力表BP1的上限時， 電機及電磁換向閥YV1失電，電機自動停止運轉(revolve)，進入保壓狀態，此時系統壓力由溢流閥確定。
b。自動補壓 壓濾機把普通廂式濾板和隔膜濾板壓緊后，液控單向閥鎖緊回路并保壓，電磁換向閥閥芯(隸屬閥體)處于中位，當油壓降至電接點壓力表BP2下限時，電接點壓力表BP2下限觸點發出信號，電機M2及電磁換向閥 YV1得電，油泵向油缸高壓腔供油補壓。當壓力達到電接點壓力表BP1上限時，電機及電磁換向閥YV1失電，電機自動停止運轉(revolve)，如此循環（continue)完成過濾時的自動補壓。
